1 Situation
Afficher Mines
à l'Ouest d'ALBAS sur le site de GoogleMaps
2 Photos
a Roc d'Asquies EST

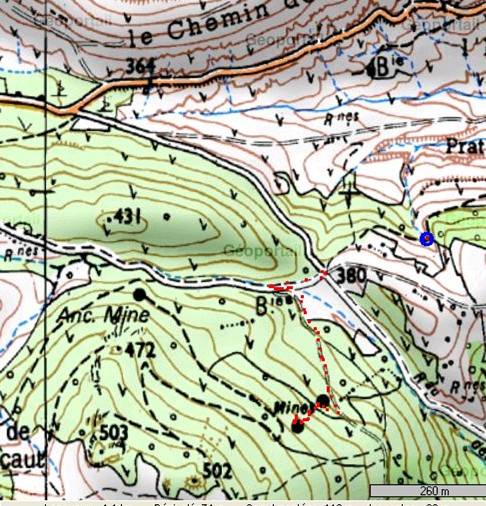

Situation
Mine du bas

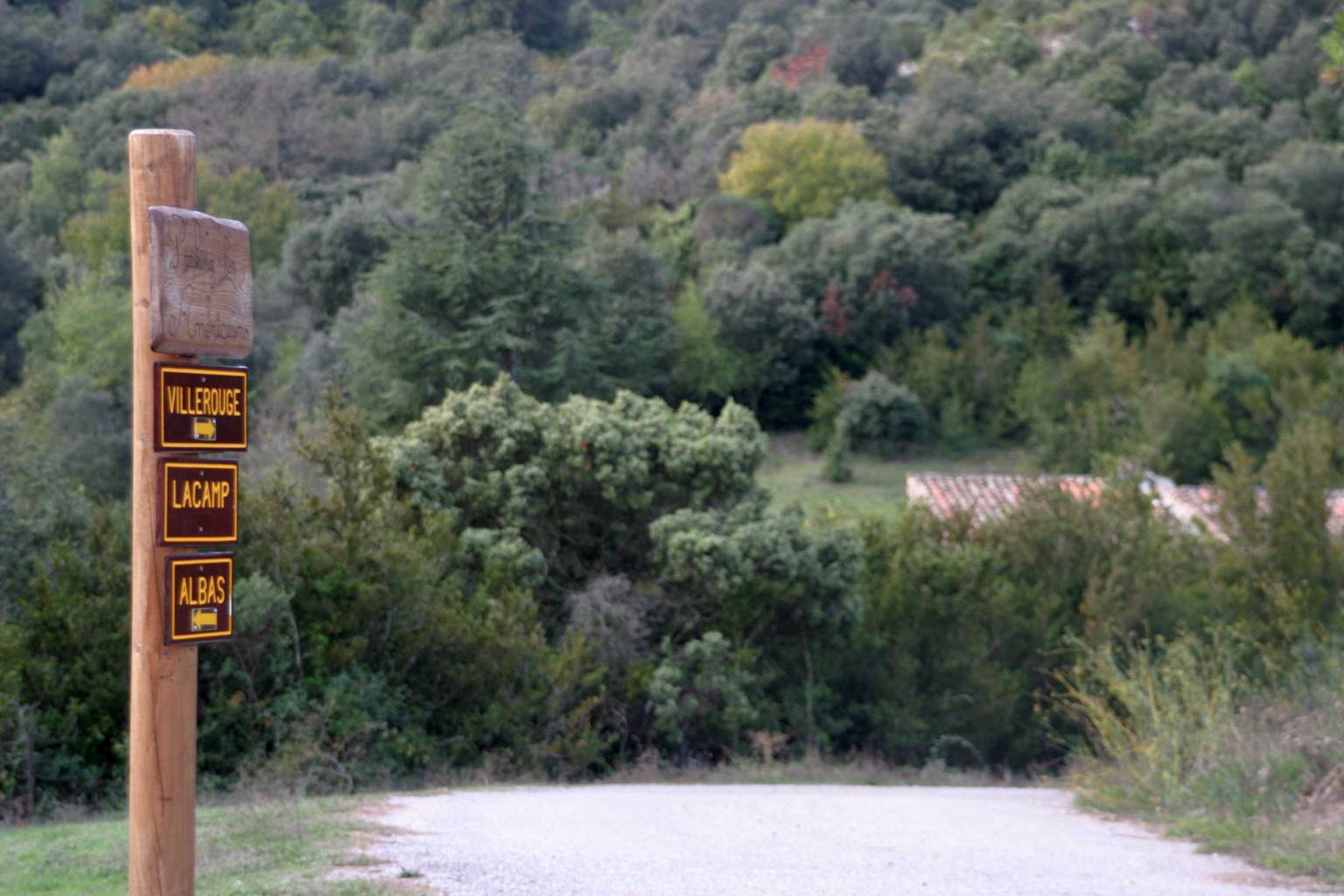

Depuis le parking des américains,
suivre la direction VILLEROUGE en passant devant la bergerie des Américains
Et ensuite, directement à gauche et
contourner la bergerie
Suivre le chemin en montant

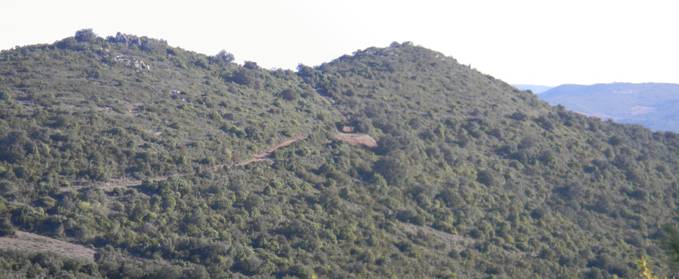

On aperçoit le tas de déblais sorti de
la mine du bas
Et en prenant le chemin à droite on

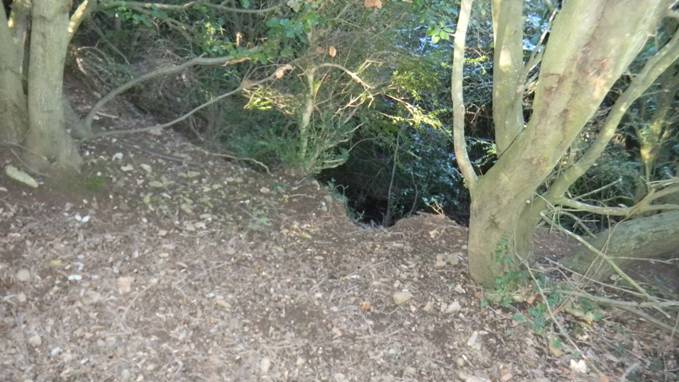

arrive à la mine du bas en descendant dans la tranchée :

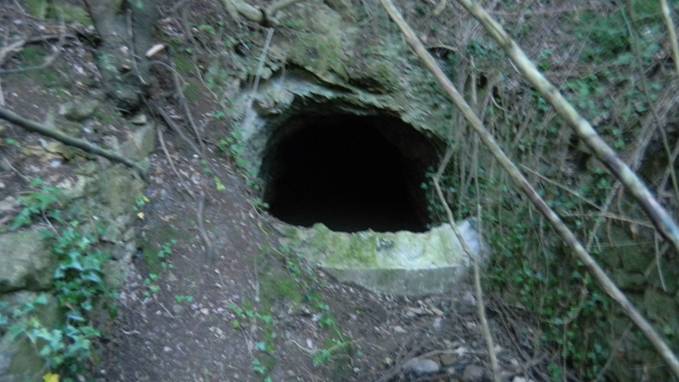

Mine du bas, servant de ravitaillement
en eau pour la bergerie des américains.

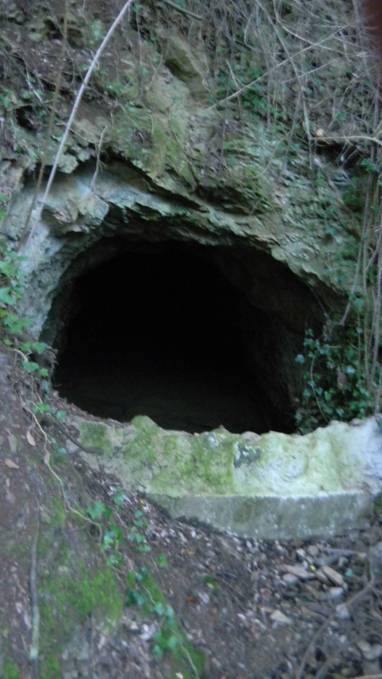

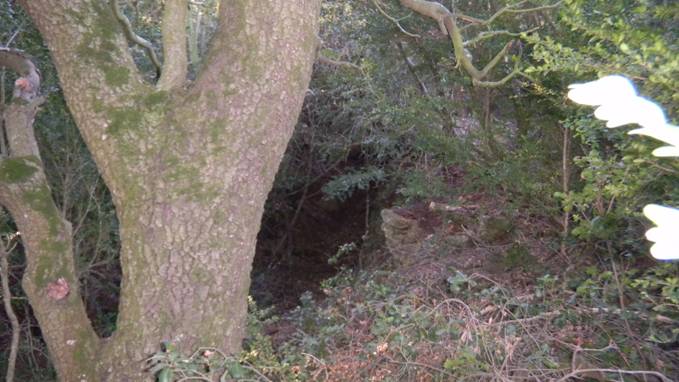

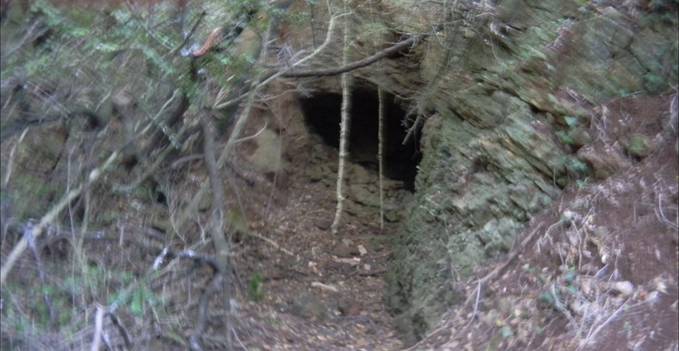

L’entrée de la mine
Mine du haut
En sortant de la tranchée et en montant
on aboutit à la mine du haut :
Il y a un muret :
En sortant de cette mine on voit la mine
du Bouichas

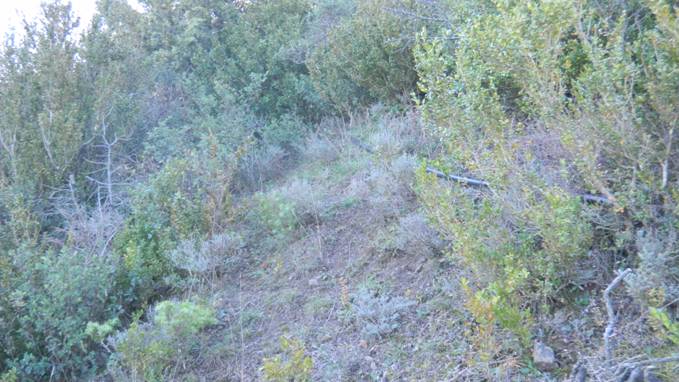

En montant sur le muret, un sentier s’amorce
pour accéder à ce qui a du être une mine à ciel ouvert
Mine à ciel ouvert
ultérieurement !
b Roc d'Asquies OUEST

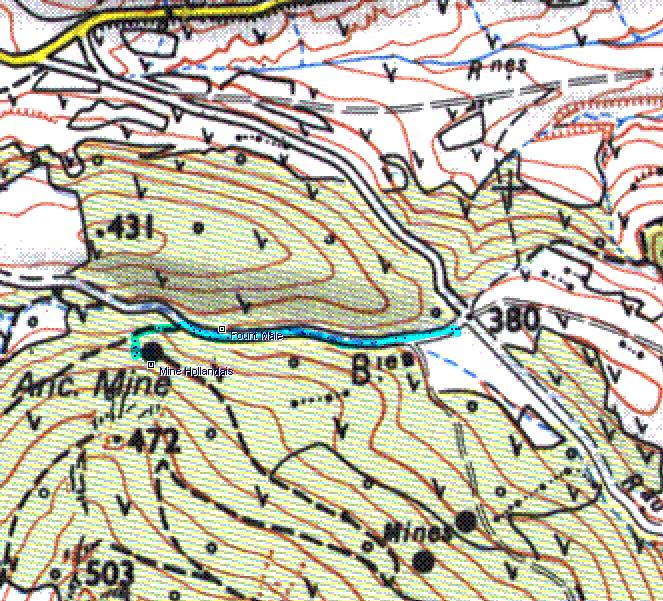

Situation
La mine
Depuis le parking des américains,

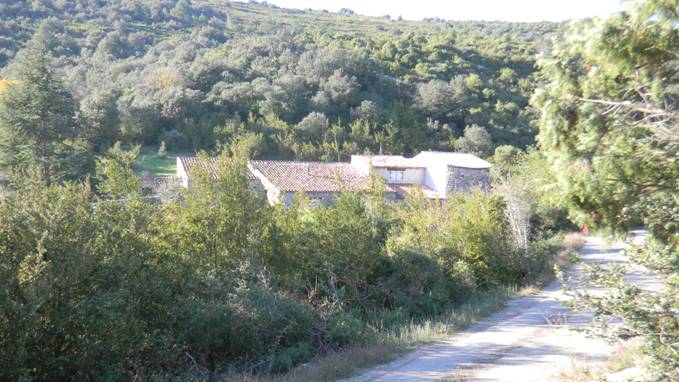

suivre la direction VILLEROUGE en passant devant la bergerie des Américains

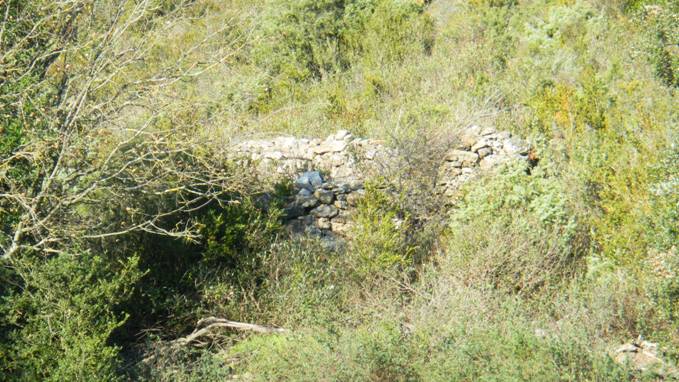

On aperçoit à droite les ruines d’une
ancienne forge.
Jusque fin des années 1950, le maire de
Villerouge y officiait comme maréchal ferrant.
Et plus haut les scories de la mine

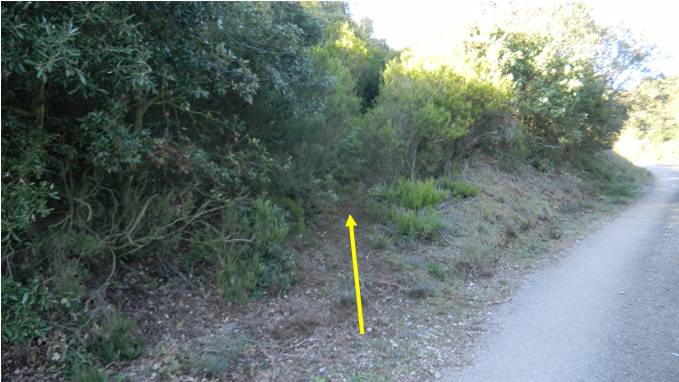

Après avoir laissé la FountMale à
droite, prendre la sente qui monte à gauche

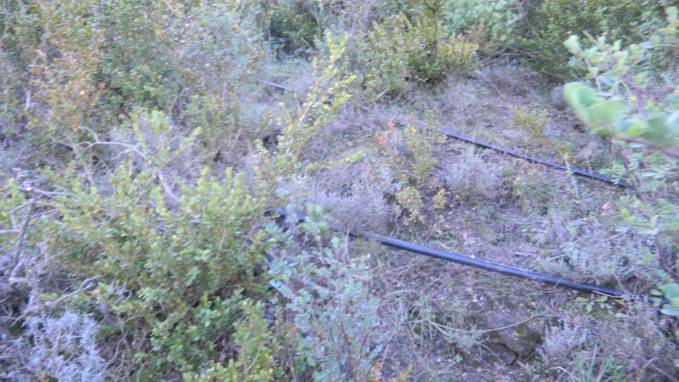

On aperçoit dans la montée les tuyaux
d’amenée d’eau pour la bergerie des Hollandais

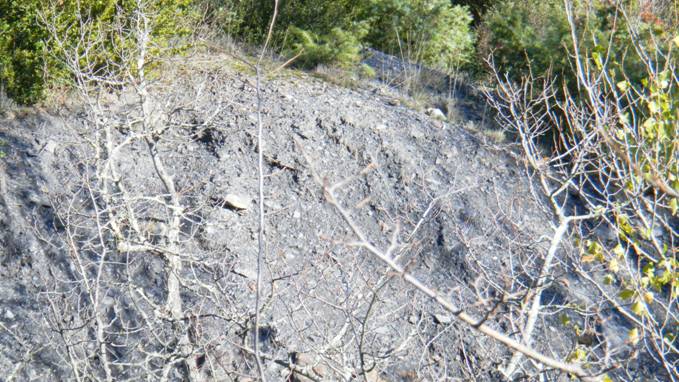

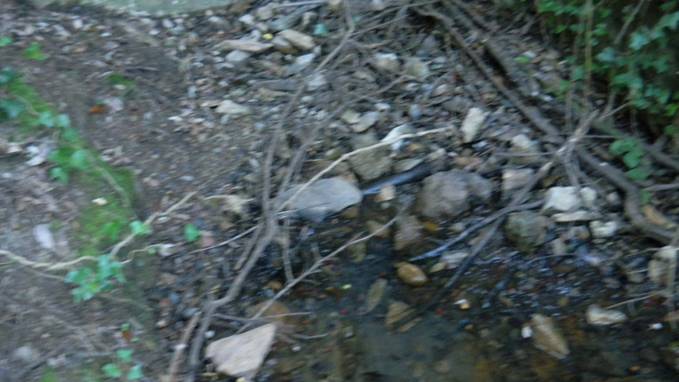

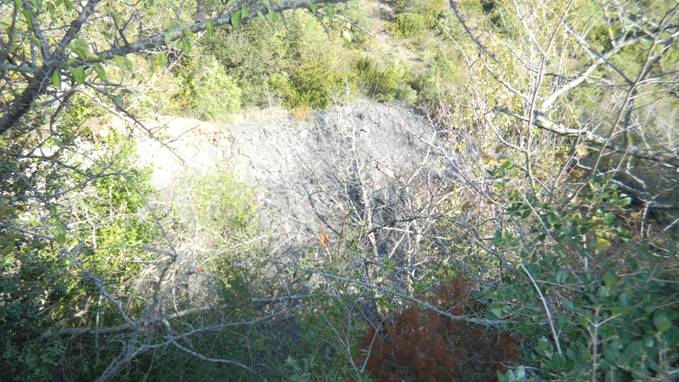

Le tas de scories devant la mine

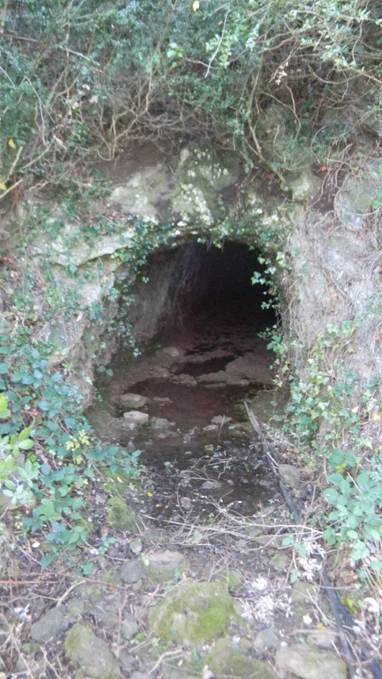

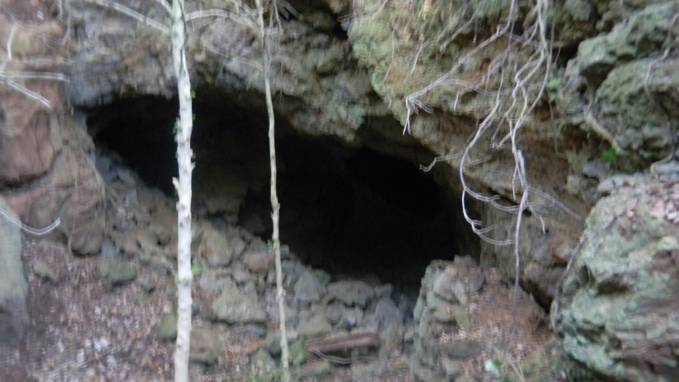

L’entrée de la mine

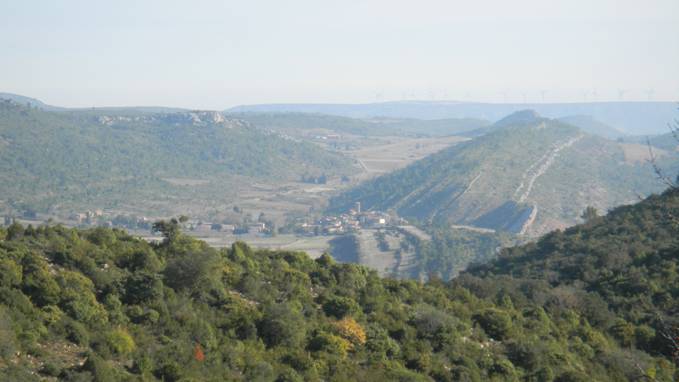

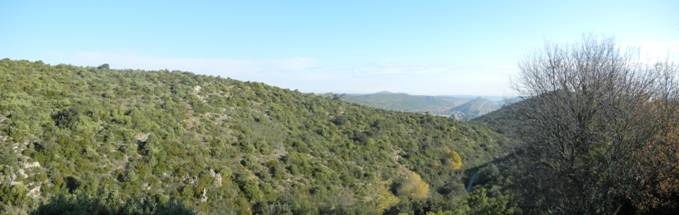

Le paysage depuis la mine
Avec le village d’Albas dans le creux

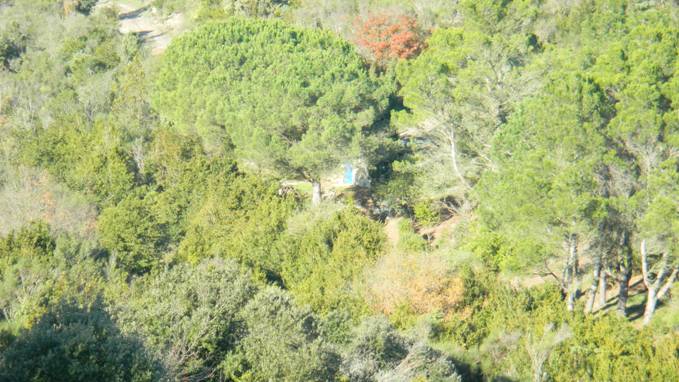

En bleu, la porte de la bergerie des
Hollandais

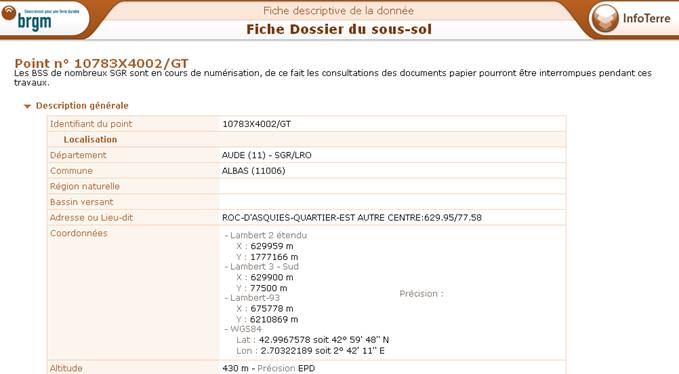

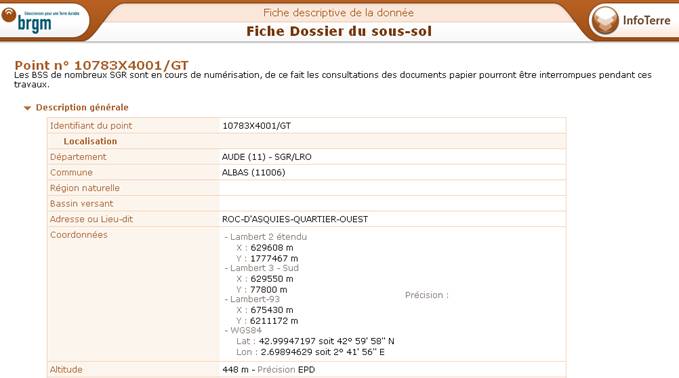

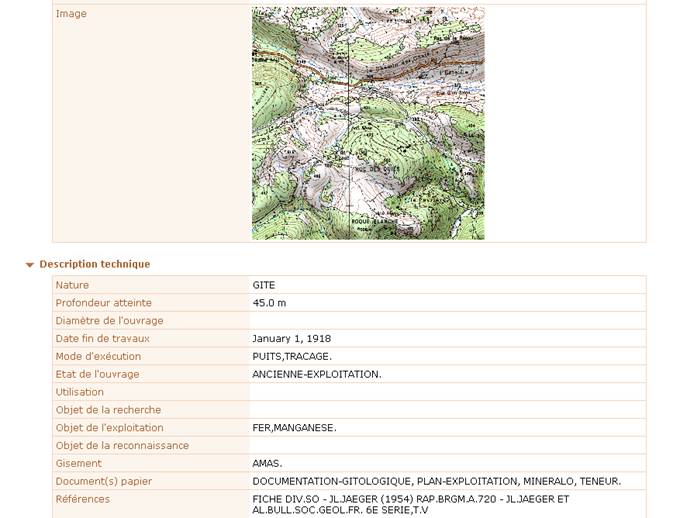

3 Fiche brgm
b Roc d'Asquies OUEST
C11507
C11508
C11509
C11510
C11511
C11512
C11513
C11514
C11515
C11516
4 Fiche de G LANGLOIS
Toponyme
: ROC DAS QUIES
Commune
: Albas. Ancien terroir de
Hors
concession.
Code
INSEE : 11
3
15
006
653
Dépt.Arrdt. Con.
Cne. Site
Cadastre
année : . Lieu-dit :
Section
et parcelles :
Propriétaire
:
Occupation
actuelle du sol :
Accès
actuel : à 3 km à l'O.S.O. d'Albas.
Coordonnées
Lambert zone III : Ax=629,900 Ay=3077,500
Az=430
Bx=629,950 By=3077,600
Bz=400
Carte
25 000e :
2447 Est (Tuchan). Carte géologique : Perpignan.
Nature
de la recherche : biblio.
RENSEIGNEMENTS SCIENTIFIQUES :
Géologie
roche encaissante : partie centrale du massif paléozoïque des Corbières.
Dolomies du Dévonien supérieur près de son contact avec le Carbonifère.
Gîte le plus oriental de ce type occupant le plateau de Lacamp sur près de 5
km.
forme du gîte : amas de type karstique. Deux filons dont le plus bas est
dirigé sur 5 h. de pente 55° Nord.
gangue :
minéralisations : Fe, Mn. Le minerai serait plus carbonaté à l'Est
qu'à l'Ouest. La sidérose bien cristallisée est très claire. Analyses (2) et
(3) : R. Esparseil 1926.
(1)
CaO 1,95 % MgO 1,44 %
Fe 33,83 % Mn 2,64 %
SiO2 17,1 %
(2)
P 0,045 %
Fe 40 % Mn
4 %
SiO2 24 %
(3)
Fe 45 % Mn
3,60 % SiO2 27
%
Période(s)
d'activité(s) : vers 1839-vers 1918.
Critères
de datation : archives, biblio..
DESCRIPTION ET HISTORIQUE DU SITE MINIER :
Darnis,
concessionnaire de Fourques et la Bouchère des Clauzels se livra à des travaux
de recherche et d'exploitation à partir de 1839 sur ce gîte. Il y avait
construit un four à griller le minerai auquel avaient travaillé les dénommés
Jean Calvairac, Jacques Julia et Fontanel, ouvriers mineurs de
Villerouge-Termenès. Esparseil n'indique pas si il existait des travaux
antérieurs. Le sieur Jacomy, successeur de Darnis et égalemment
concessionnaire des mines de fer de Fillols (P.O.) et propriétaire de Fourques,
obtint en 1856 de la commune d'Albas l'autorisation moyennant 200 Fr. par an,
d'exploiter le minerai de fer dans les vacants communaux. Il réussi grace à
ses influences à faire arranger le chemin d'Albas à Villerouge en vue
d'acheminer le minerai. Il réalisa deux attaques à ciel ouvert sur les deux
affleurements de ce gîte.
En
1872 la Compagnie des Usines du Gard (Alais, Bessègues et Terrenoire) obtint de
mener des recherches en vue d'obtenir la concession des mines de fer d'Albas,
Cascastel et c. que Jacomy convoitait aussi. La direction des travaux fût
confié à Marius Esparseil qui réalisa une galerie en travers-banc pour
recouper les filons des deux affleurements. La première attaque de Jacomy est
située à 27,78 m au dessus de la galerie, la deuxième à 36,28 m. La galerie
faisait 33,90 m au 1er juillet
1873 sur une longueur nécéssaire de 75 m. Malgrès les travaux éffectué sur
ce gîte et sur ceux de Montredon et Bouichas la concession ne fut pas
accordée. Cette mine fit cependant l'objet de travaux importants pendant la
guerre de 1914-1918.
En
1926, R. Esparseil décrit ainsi le gîte : « épaisseur de la lentille se rétrecissant à l'avancement : 20 m.
Longueur maxima des galeries : 120 m. Ce qui porte la lentille à 100 m. pour
une traversée de 27 m. et une hauteur de 50 et 70 m. (...)
Le minerai est parfois trop siliceux pour être utilisable (...)
à moins qu'on le traite sur place par les méthodes suédoises pour le
traitement des minerais siliceux ».
Réf.
carto. : Toulouse, n° 243.
Réf.
biblio. : M. Esparseil 1893 p. 217-221 ; R. Esparseil 1914 p. 55 ; R. Esparseil
1926 p. 111-112 ; Jaeger 1954 p. 44 et 47 ; Jaeger et Ovtracht 1955 ; fichier
B.R.G.M.
Réf.
archives : A.D. Aude, S 758, Albas, recherche de manganèse et de fer,
(1839-1899), S 759, ibid., (1900-1907), S 770, ibid., (1909-1913) ; Service des
mines, Carcassonne, plan des concessions de Serremijane, las Coupes, Fourques et
la Bouchère des Clauzels ; Archives Communales d'Albas, délibération du 17
février 1856.
Date
: 10/87.
ROC DAS QUIES
1/ NATURE DU SITE :
Type :
mine (exploitation)
Chronologie :
période ancienne, XIXème s., XXème s.
Substance :
fer
2/
LOCALISATION :
Commune :
Albas
Lieu-dit IGN :
Roc des Quiès, ancienne mine, mine
Références
cadastrales :
section D, feuille 4, parcelle 1321
section D, feuille 2, parcelle 1062
3/ CONTEXTE GEOGRAPHIQUE ET
GEOLOGIQUE :
Le Roc das Quiès est une colline située à l'ouest de la commune d'Albas,
dont les points culminants correspondent à trois pointes rocheuses alignées
selon un axe O/E. Ces trois mamelons, largement recouverts d'encroûtements brun
et ocre d'oxydes et hydroxydes de fer, constituent en réalité le point
culminant de chacun des trois ensembles minéralisés sur lesquels ont été
ouverts les travaux du Roc das Quiès. Il s'agit de trois groupes d'amas
karstiques alignés, encaissés dans les calcaires du Dévonien moyen à supérieur.
Ils sont situés sur le versant nord (G1, de direction N/S), le versant est (G2,
NE/SO) et le versant sud-est de la colline (G3, NO/SE). Les deux premiers
mesurent plus d'une centaine de mètres de longueur, et atteignent 20 à 30 m de
largeur pour 50 à 70 m de hauteur. Le minerai qui compose ces trois groupes est
légèrement différent de celui présent dans les différents amas du plateau
de Lacamp. Le cortège habituel (hématite, goethite, limonite et sidérite très
altérée) est en effet complété par la malachite et la chalcopyrite, présente
notamment en mouches dans des filonnets siliceux. Ces deux minéraux restent
tout de même peu fréquents.
4/ HISTORIQUE DE L'ACTIVITE
:
Les informations disponibles sur l'histoire de l'activité minière au
Roc das Quiès ne remontent pas au-delà du XIXème s. Elles sont
issues de l'enquête menée par G. Langlois aux archives départementales de
l'Aude et de nos propres recherches documentaires.
En 1839 démarre une série de travaux de recherche et d'exploitation,
entrepris par un certain Darnis, concessionnaire de Fourques et de la Bouchère
des Clauzels (plateau de Lacamp). Celui-ci fait d'ailleurs construire un four de
grillage du minerai au Roc das Quiès. Une quinzaine d'années plus tard, Rémy
Jacomy, propriétaire de Fourques, obtient en 1856 l'autorisation d'engager des
recherches sur le territoire communal d'Albas, notamment au Roc das Quiès, où
il ouvre deux attaques à ciel ouvert sur deux des minéralisations de la
colline. Puis, en 1872, la Compagnie des Usines du Gard obtient l'autorisation
d'engager des recherches à Albas en vue d'obtenir la concession des mines de
fer d'Albas et Cascastel-des-Corbières. M. Esparseil, chargé des travaux,
entame le percement d'une galerie de recherche en travers-bancs sur le versant
est de la colline, à environ 27 m et 36 m sous les chantiers à ciel ouvert de
R. Jacomy, qui paraissent encore actifs à cette époque. En 1893, le creusement
de cette galerie est toujours d'actualité, cette dernière atteignant alors 87
m de longueur. Durant la décennie suivante, une seconde galerie est ouverte,
tandis que la première galerie ne parvient pas à retrouver la partie inférieure
de la minéralisation. Les informations disponibles pour les décennies
suivantes se font moins précises. Des travaux de recherches parfois importants
sont engagés entre 1907 et 1912 par plusieurs sociétés (Sunium, E. Bérard).
Il semble que la mine est active pendant la première guerre mondiale. C'est
peut-être à cette époque qu'est creusée la galerie du versant nord du Roc
das Quiès, donnant accès à des recherches particulièrement développées et
encore bien conservées.
5/ Description des vestiges :
Les travaux reconnus à ce jour sur le Roc das Quiès forment trois
groupes ouverts sur les trois minéralisations signalées plus haut.
G1 :
Sur le versant nord (groupe 1), les ouvrages miniers reconnus
s'organisent selon un axe N/S.
A la base s'ouvre une galerie encore bien conservée (h 1,7 m ; l 1 à
1,2 m) précédée par une halde importante formée essentiellement d'éléments
centimétriques (ROC13). Creusée essentiellement au pic dans des calcaires
sombres, elle donne accès à un petit réseau très intéressant en raison de
son bon état de conservation. Il est organisé en une galerie centrale de
direction N/S, à partir de laquelle ont été creusées deux séries de deux
recherches de près de 20 m de longueur, de direction générale E/O. A l'est,
les deux recherches se rejoignent, tandis qu'à l'ouest, la recherche nord est
utilisée comme captage par les propriétaires de la bergerie voisine de la
galerie. Tous ces ouvrages de recherches ont été creusés ont même niveau. Dépassant
la centaine de mètres de longueur, ils n'ont pas donné lieu à l'ouverture de
chantier d'exploitation. Cet ouvrage, par sa morphologie, est sans doute récent
(XXème s. ?)
A une quinzaine de mètres au-dessus de la galerie ROC13, dans l'axe de
cette dernière, a été creusé un chantier vertical partiellement comblé
(ROC14 : L 20 m ; l 3 m ; h 5 m), près de l'entrée duquel subsiste un dépôt
de minerai constitué de blocs décimétriques à pluridécimétriques d'oxydes
de fer.
Enfin, dans le prolongement de ces travaux, près du sommet occidental du
Roc d'Asquiès, un second dépôt de minerai perdu au milieu des broussailles,
constitué lui-aussi de blocs décimétriques à pluridécimétriques d'oxydes
de fer et établi de manière rationnelle, indique sans doute l'existence à
proximité de travaux miniers modernes (XIXème-XXème s.),
non repérés pour l'heure.
G2 :
Les travaux du groupe 2 s'étendent de la base du Roc das Quiès
(emplacement marqué mine sur la carte IGN) jusqu'au sommet oriental du
Roc d'Asquiès (cote 502). Au niveau inférieure, deux galeries de large gabarit
(l 1,2 ; h 1,8) ont été creusées vraisemblablement dans le but de reconnaître
la partie inférieure de la minéralisation (ROC8 et ROC15). Il s'agit de deux
ouvrages présentant des indices probants d'un percement à l'époque
contemporaine (techniques, morphologie). Il s'agit selon toute vraisemblance des
travaux effectués par la Compagnie des Usines du Gard entre 1872 et 1904. Seule
la galerie supérieure, aux parois assez fragile, a été explorée jusqu'à un
éboulement situé à une quinzaine de mètres de l'entrée.
A environ 25 m au-dessus de la galerie supérieure et 35 m au-dessus de
la galerie supérieure, deux chantiers à ciel ouvert de 7 et 20 m de diamètre
ont exploité la partie supérieure du filon. Le plus grand a été prolongé en
souterrain au cours d'une seconde phase d'activité. Au vu des informations
fournies par les sources écrites, c'est sans doute ici que R. Jacomy engagea
ses recherches durant la seconde moitié du XIXème s. Il faut noter
l'existence d'un épandage remanié de scories de réduction de minerai de fer,
preuve de l'existence au Roc das Quiès d'une activité sidérurgique que l'on
peut supposer ancienne en raison de sa situation, à proximité immédiate de la
minéralisation. Ces déchets métallurgiques ont été largement remaniés,
visiblement lors des travaux miniers contemporains (scories présentes sur les
tas de déblais récents). On peut donc envisager l'existence de travaux miniers
anciens que R. Jacomy s'est peut-être contenté de reprendre.
Un troisième chantier est présent en amont dans le prolongement SO des
travaux. il a vraisemblablement été implanté sur la même minéralisation
(ROC11). Ce chantier vertical à ciel ouvert de grandes dimensions (L 25 m ; l 5
m ; h 6 m) se prolonge en souterrain par un puits situé au milieu de l'ouvrage,
non exploré. Quelques indices (muret de soutènement des déblais, abris en
pierre sèche sur le carreau de la mine) laissent supposer l'existence ici d'une
phase d'activité récente.
Enfin, au sommet du Roc d'Asquiès, toujours dans l'axe de la minéralisation
G2, trois fosses ont été ouvertes au pied de l'affleurement rocheux
constituant le sommet oriental du Roc d'Asquiès (ROC1, ROC2 et ROC3). La première
est une simple minière de 10 m de diamètre bordée par un dépôt de gros
blocs de minerai de fer. La seconde est une tranchée farcie de végétation en
contrebas de laquelle s'étalent deux haldes, l'une formée d'éléments centimétriques,
l'autre constituée de blocs décimétriques. Un fragment de poterie à pâte
orangé et glaçure verte a été trouvé sur la halde à éléments fins.
Enfin, la troisième fosse, de 4 m de diamètre, est prolongée par une
descenderie non explorée en raison de la fragilité de la roche. Sur les
parois, quelques trous de fleuret de 5 cm de diamètre ont été repérés. Une
halde de gros blocs décimétriques s'étale sur le pourtour de la fosse.
G3 :
Ce troisième groupe de travaux se situe sur le versant sud-est du Roc
das Quiès, en face de la colline de Roqua Blanca (ROC4, 5, 6, 7). Au sommet de
la colline, à moins d'une centaine de mètres au sud-est du pic est du Roc d'Asquiès,
des travaux limités (ROC4) ont été creusés sur deux minéralisations sécantes,
d'orientation NE/SO et E/O, encaissées dans les calcaires. Il s'agit d'ouvrages
à ciel ouvert et souterrains, qui dans certains cas, s'avèrent difficile à
identifier en raison de leur degré élevé d'érosion. Ces travaux paraissent
s'organiser en deux grands chantiers verticaux à ciel ouvert d'orientation NE/SO
et E/O, dotés de prolongements souterrains pour la plupart comblés (excepté
un puits de 6 m de profondeur minimale, non exploré). Ce deux grands chantiers
se recoupent au sud-ouest. Ces travaux sont entourés de haldes formées en
particulier de blocs et cailloutis d'oxydes de fer (goethite, limonite). Des
fosses de dimensions plus restreintes sont présentes à proximité. Signalons
la présence, au nord-est, d'une halde importante, qui n'a pu être associée,
pour l'heure, à aucun ouvrage minier. Ces travaux ne sont pas datés.
D'autres ouvrages ont été repérés au sud-esti, au pied d'une falaise
colorée par d'importants encroûtements d'oxydes de fer, formant parfois de véritables
amas (figure 22). Il s'agit d'une série de grattages, dont un petit sous-cavage
(L 2 m ; l 1,5 m ; h 3 m) sur la paroi duquel a été creusée une encoche de
type « niche à lampe » (ROC5). D'autres grattages ouverts à
l'outil ou à l'explosif sont présents dans le même secteur (ROC7).
Enfin, à l'est de ces travaux, une galerie étroite (1 m x 1 m)
d'orientation SE/NO a été creusée en direction de la falaise (ROC6). Présentant
une voûte en plein cintre, elle a été taillée à la pointerolle dans le
schiste stérile (des traces de plus de 15 cm de longueur sont visibles sur les
parois). Un éboulement comble totalement l'ouvrage à 5 m de l'entrée. Cet éboulement
est nettement visible en surface, sous la forme d'un entonnoir de soutirage au
fond duquel gît un énorme bloc tombé de la falaise, sans doute à l'origine
de l'éboulement. Nous ne savons pas si cette galerie donnait accès à des
chantiers d'exploitation.
6/ BILAN ET PERSPECTIVES :
A l'heure actuelle, on peut distinguer deux grandes périodes
d'exploitation au Roc d'Asquiès. Une phase moderne, englobant les XIXème et
XXème siècles, bien connue grâce aux sources écrites, au cours de
laquelle ont été ouvertes les galeries visibles actuellement dans les groupe 1
et 2, et sans doute aussi plusieurs chantiers à ciel ouverts, en particulier
dans le G2. Plus généralement, la présence, fréquente, de murets de soutènement
en blocs de minerais de fer et de haldes constituées d'éléments décimétriques
à pluridécimétriques est un indice probant d'une activité minière moderne,
incluant l'utilisation de
l'explosif. Des indices de ce type sont associés à plusieurs travaux du Roc
das Quiès, en particulier dans le G1 et le G2 (où un fragment de céramique
glaçurée a d'ailleurs été découvert près des travaux.
Les indices d'une phase d'exploitation ancienne sont ténus. Pour
l'heure, il est difficile de rattacher à cette phase les nombreux ouvrages
creusés à l'outil repérés au Roc d'Asquiès, en particulier dans le groupe 3
(ROC6). De même, si par leur morphologie, les travaux supérieurs du groupe 3
(ROC4) ne paraissent pas devoir être rattachés à l'époque moderne, rien ne
permet de les attribuer avec certitude à une phase ancienne d'activité. En
revanche, la présence de scories près d'une chantier du G2 constitue un témoignage
probant d'une activité sidérurgique antérieure à l'époque moderne car établie
à proximité immédiate de la minéralisation G2. Toute la question est de
savoir à quelle époque remonte cette activité, aucun élément de datation
antérieur à l'époque moderne n'étant pour l'heure connu dans le secteur. La
mention Castrum Albaribus Ferreriarum remontant au XIIIème siècle,
trop vague, ne permet pas de placer précisément au Roc das Quiès une phase
d'activité médiévale.
La poursuite des prospections dans cette zone nous paraît nécessaire,
en particulier tout autour des travaux du G3, ainsi que dans les vallons
encadrant le Roc das Quiès, où l'existence d'ateliers sidérurgiques est
vraisemblable. En revanche, il est difficile d'envisager l'ouverture d'un
sondage sur l'épandage de scories de ROC10, très largement remanié par les
travaux postérieurs.
7/ SOURCES :
AD Aude, S770,
RAYNAUD, 28 février 1913.
ESPARSEIL M., 1893, p.
217-221.
ESPARSEIL R., 1926, p.
111-112.
ROC DAS QUIES
1/ NATURE DU SITE :
Type :
métallurgie
Chronologie :
période ancienne
Substance :
fer
2/
LOCALISATION :
Commune :
Albas
Lieu-dit IGN :
Roc des Quiès, ancienne mine
Références
cadastrales :
section D, feuille 2, parcelle 1062
3/ CONTEXTE GEOGRAPHIQUE ET
GEOLOGIQUE :
Cet épandage de scories se situe sur le versant nord-est du Roc d'Asquiès,
en bordure et dans la fosse ASQ10.
4/ HISTORIQUE DE L'ACTIVITE
:
Ce site n'est pas daté. Néanmoins, en raison de sa position sur un
versant, à proximité immédiate du gisement ouest du Roc d'Asquiès, une
activité sidérurgique ancienne est ici supposée.
5/ Description des vestiges :
Le site minier ASQ10 correspond à une grande fosse qui a visiblement
connue deux phases d'activité. La plus récente remonte sans doute au XIXème
s. La plus ancienne est quant à elle non datée. Des scories de réduction du
minerai de fer, la plupart écoulées, sont présentes en forte densité sur un
des tas de déblais stockés à l'époque contemporaine au fond de la fosse,
ainsi qu'en contrebas de la fosse, côté sud. L'épandage de scories, sans
doute largement remanié par les travaux postérieurs, mesure 15 m de diamètre
au maximum.
6/ BILAN ET PERSPECTIVES :
Une activité sidérurgique relativement limitée s'est développée à
proximité immédiate du gisement ouest du Roc d'Asquiès, à une époque non déterminée
avec précision mais supposée en ancienne. Le site a sans doute été
partiellement remanié lors des travaux miniers postérieurs.
7/ SOURCES :
site inédit
